L'alimentation pour les illuminations et tableau de commandes

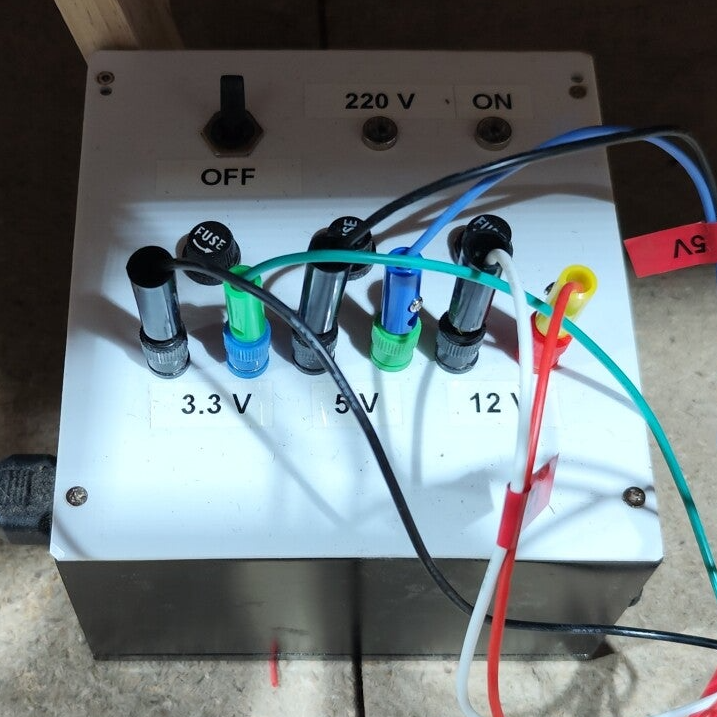

Pour l’alimentation de mes différentes décorations, j’utilise une alimentation ATX que j’ai récupérée dans un vieux PC.

L’avantage de ce type d’alimentation est son coût, sa puissance de sortie et les 3 tensions disponibles 3,3V, 5V et 12V (il est même possible d’avoir des tensions négatives).

Il existe plein de tuto sur internet pour construire ce type de bloc d’alimentation.

L'alimentation que j'utilise est une LC-POWER LC6550

Puissance totale : 550 W

Puissance de sorties :

  • 3,3 V 35 A

  • 5 V 40 A

  • 12 V 16 A

Recommandation : Il est impératif de protéger les sorties par des fusibles sur chaque sortie.

Pilotage des illuminations

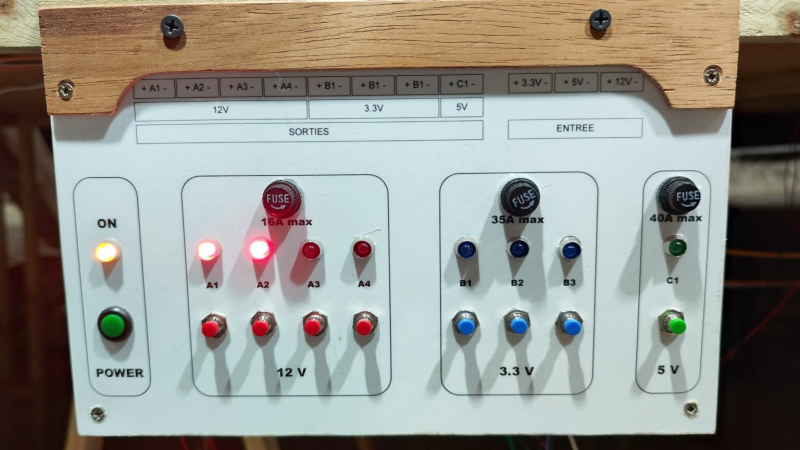

Pour piloter l'éclairage des différentes zones de mon circuit, j'ai choisi de faire un boitier de commande à partir d'un Arduino nano.

Des interrupteurs auraient pu faire l'affaire, mais si je veux avoir une sortie temporisée, clignotante, avec un Arduino quelques lignes de code suffisent.

J'ai donc avec cet Arduino nano :

  • 4 sorties en 12 V

  • 3 sorties en 3,3 V

  • 1 sortie en 5 V

Raccordement des différentes décorations

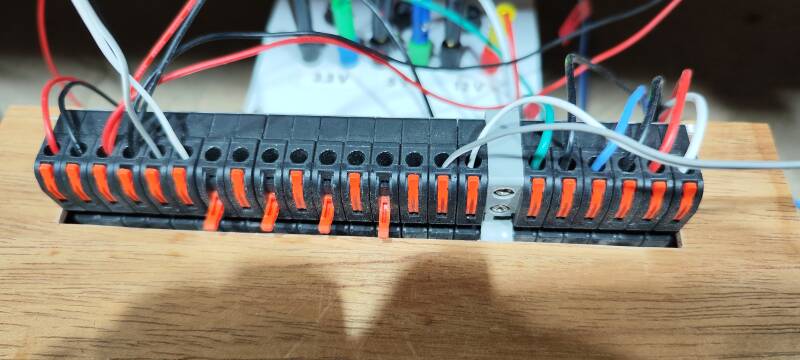

Pour le raccordement des différentes décorations, j’utilise un bornier rapide fixé au dos du boitier de commande.

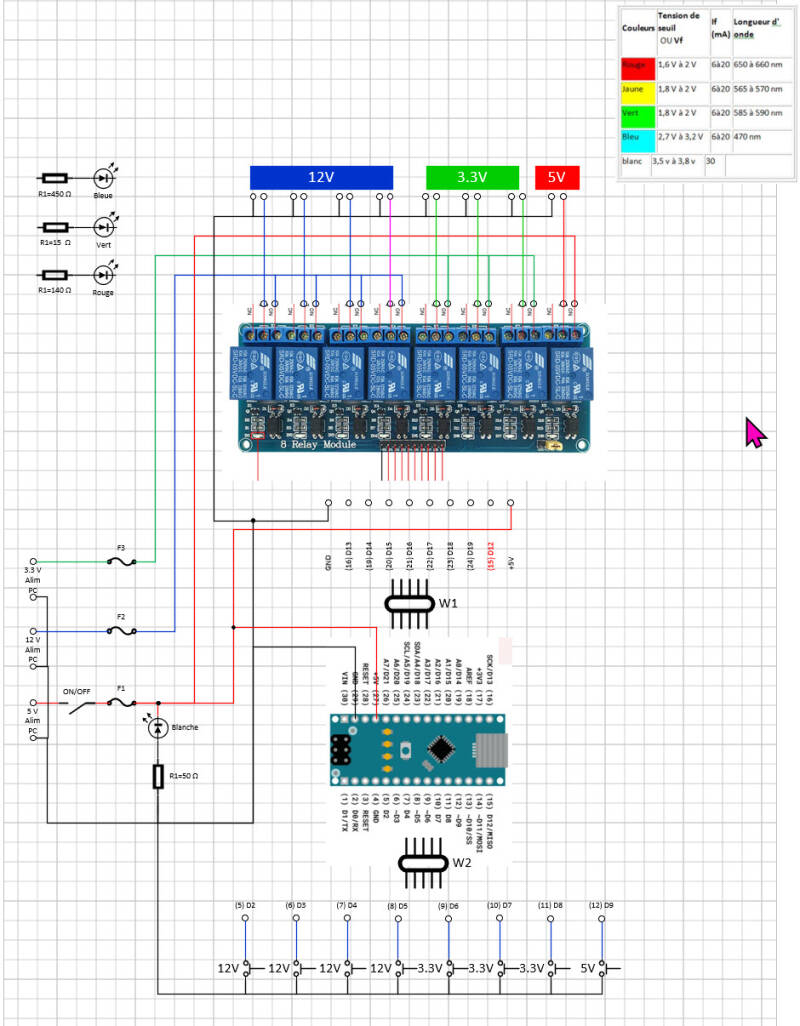

Câblage de l’Arduino nano

Pour passer la puissance disponible sur l’alimentation, j’utilise un module 8 relais spécial pour Arduino.

Attention : Il est impératif d’utiliser des relais, car la puissance de sortie d’un Arduino est insuffisante.

Des leds sont câblées sur chaque sortie. La valeur des résistances est indiquée en haut à gauche en fonction de la tension.
